电涡流阻尼器ECD

ECD是速度相关的消能减振设备，阻尼力来自永磁体与导体间的相对运动，两者相对运动时永磁体磁场切割导体，使导体中产生感应电涡流，其电磁场与永磁体磁场相反，产生阻碍永磁体与导体的相对运动的阻尼力。

上海中心顶部的抗风阻尼器就采用了电涡流阻尼技术，单侧板式电涡流阻尼器（第一代ECD），这种形式只利用了永磁体与其一侧导体间的洛伦兹力（阻尼力），另一侧没有设置导体，磁场有效利用率不高。

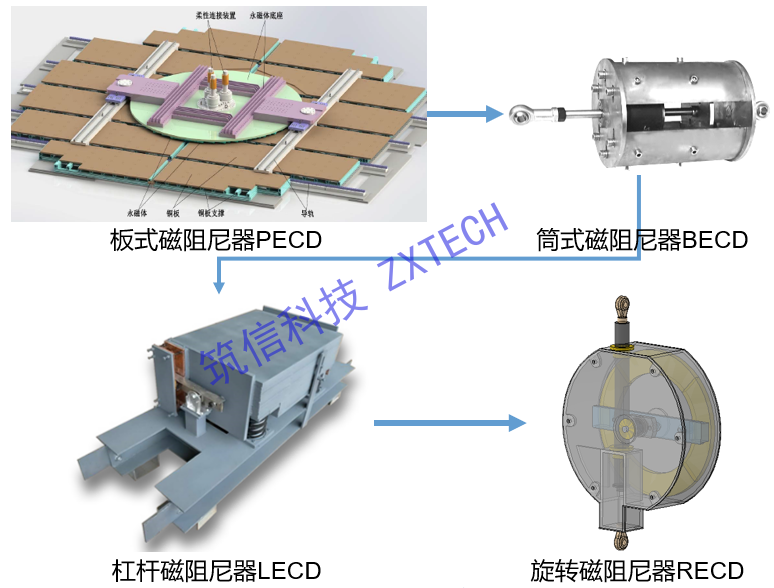

筑信科技根据第一代ECD研发了第二代筒式电涡流阻尼器（BECD)，第三代产品杠杆放大电涡流阻尼器(LECD),及第四代转动放大电涡流阻尼器（RECD上图)，大大地提升了永磁体的利用率并缩小了ECD的体积。

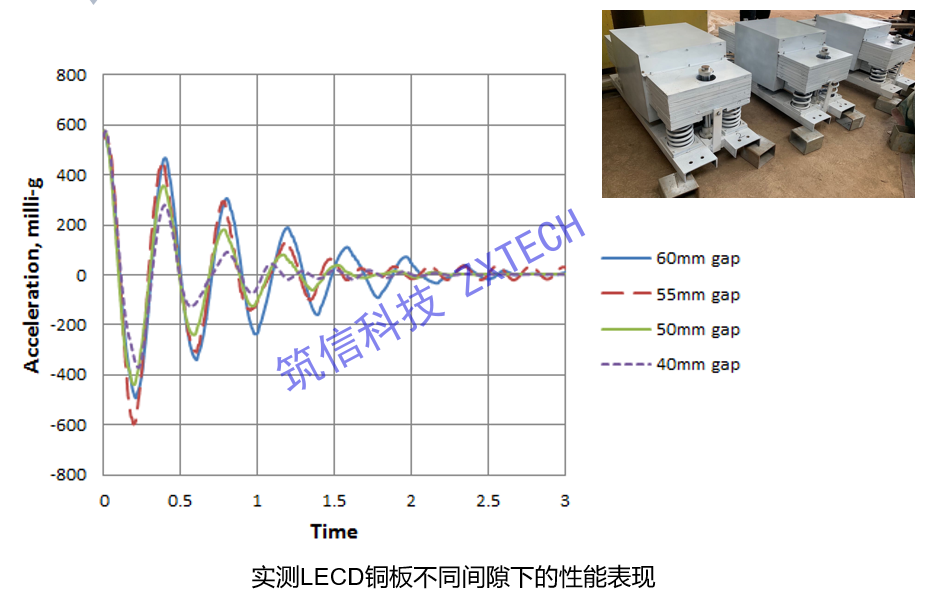

LECD:第三代电涡流阻尼器LECD 利用了杠杆放大原理，巧妙的同TMD系统“融”为一体，安装质量块与受控结构之间，与受控结构连接的支座与杠杆转动节点连接，杠杆的一端与TMD质量块相连，另一端设有永磁体阵列，该永磁体阵列位于两块与TMD质量块固定且相互平行的导体板之间，并保持一定间隙。较BECD相比，LECD又增加了如下优点：

1. 进一步减少永磁体用量，降低造价，以少量永磁体通过该放大机构得到所需的阻尼力，计算得知，磁铁利用率为第一代电涡流阻尼器PECD的18倍。

2. 降低永磁体安装的难度和风险。

3. 减少了永磁体用量，并采用磁屏蔽措施减少磁场对周边环境的影响。


RECD:第四代电涡流阻尼器RECD以旋转机构放大永磁体与导体相对运动速度，用少量永磁体通过该放大机构得到更加可靠、稳定的阻尼力，从而大幅减少永磁体用量；

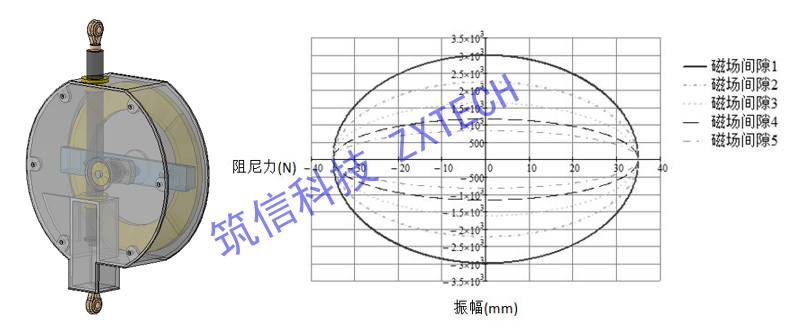

RECD外形及其滞回曲线
